เครื่องเลเซอร์มาร์คกิ้ง SMT อัตโนมัติ รุ่น M-900
เครื่องเลเซอร์มาร์คกิ้ง SMT อัตโนมัติ รุ่น M-900 เป็น เครื่องพิมพ์อัตโนมัติแบบออนไลน์เต็มรูปแบบ เป็นอุปกรณ์ระดับมืออาชีพสำหรับการพิมพ์รหัส 1 มิติ, รหัส QR, ข้อความ, สัญลักษณ์ หรือกราฟิกบนพื้นผิวของแผงวงจรพิมพ์ (PCB)
●
สร้างโค้ด 1 มิติและ 2 มิติคุณภาพสูง ข้อความ โลโก้ อักขระออปติคอล ฯลฯ
●

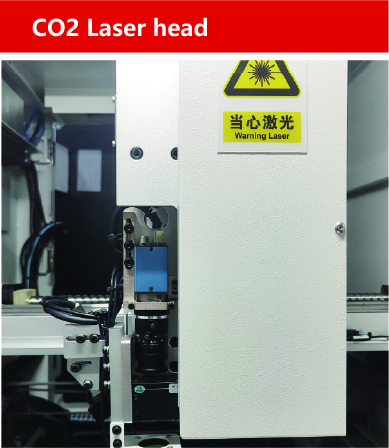

มีเลเซอร์ 4 ประเภท (CO2, UV, สีเขียว และไฟเบอร์) ให้เลือกใช้เพื่อประสิทธิภาพสูงสุด
●
รองรับการกำหนดค่าหัวคู่ทั้งด้านบนและด้านล่างเพื่อความยืดหยุ่นและประสิทธิภาพการทำงานที่มากขึ้น
●
การกำหนดค่ากล้องคู่มาตรฐาน การอ่านและการทำเครื่องหมายพร้อมกันเพื่อเพิ่มประสิทธิภาพ
ปริมาณงานและคุณภาพ
●
ติดตั้งระบบตรวจจับควัน
●
ตู้กั้นนิรภัยพร้อมสวิตช์ล็อคป้องกันมลพิษในพื้นที่ทำงาน
●

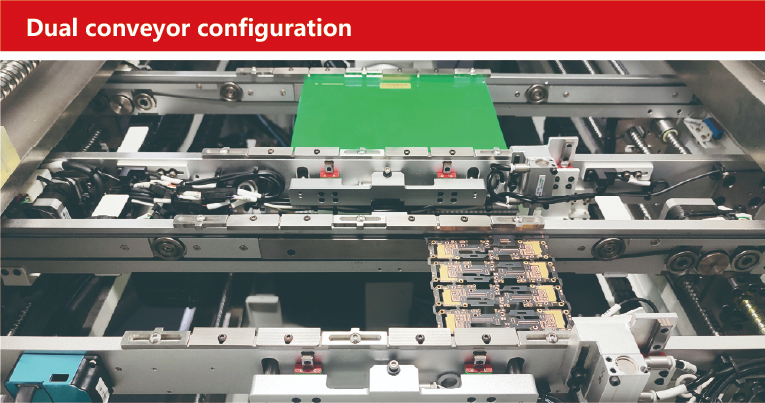

ระบบสายพานลำเลียงคู่แบบเลือกได้ เพื่อเพิ่มประสิทธิภาพการทำงานและความยืดหยุ่นยิ่งขึ้น
●
แกน Z เสริมสำหรับความยืดหยุ่นเพิ่มเติมในการทำเครื่องหมายบนชิ้นส่วนที่มีความสูงต่างกัน
●
เครื่องดักฝุ่นแบบแยกส่วนเป็นอุปกรณ์มาตรฐาน
●
ประสิทธิภาพสูง สร้างงานพิมพ์คุณภาพสูง บำรุงรักษาง่าย
ข้อมูลจำเพาะทางเทคนิค
หมายเลขรุ่น
เอ็ม2-900แอล
เอ็ม2-940แอล
เอ็ม2-945แอล
เอ็ม2-960แอล
เลเซอร์ชนิด
คาร์บอนไดออกไซด์
ยูวี
สีเขียว
ไฟเบอร์
ความยาวคลื่น
10.6 (ไมโครเมตร)
355 (นาโนเมตร)
532 (นาโนเมตร)
1064 (นาโนเมตร)
กำลังเอาต์พุตของเลเซอร์ (วัตต์)
5/10
5/10
5/10
20/10/30
เส้นผ่านศูนย์กลางจุดเลเซอร์ (ไมโครเมตร)
80, 110, 140
15
ความเร็วในการสแกน (มม./วินาที)
6,000
5,000
ความแม่นยำในการวัดซ้ำ (μm)
±20
ระยะห่างด้านบนของแผงวงจรพิมพ์ (มม.)
25
ระยะห่างด้านล่างของแผงวงจรพิมพ์ (มม.)
20
ความสูงของสายพานลำเลียง (มม.)
900±50
เครื่องอ่านบาร์โค้ด
การตรวจจับ CCD ออนไลน์
ประเภทบาร์โค้ด
รหัส RSS 1 มิติ, 2 มิติ, ตัวเลข, ข้อความ, กราฟิก
วัสดุที่เกี่ยวข้อง
เรซิน ยาง พลาสติก และกระดาษ
เรซิน ยาง พลาสติก กระดาษ และโลหะ
ความหนาของแผ่นวงจรพิมพ์ (PCB) / แผ่นรองพื้น (มม.)
0.2 ~ 6
ขนาด PCB ขั้นต่ำ (มม.)
50 × 50
ขนาด PCB สูงสุด (มม.)
สายพานลำเลียงเดี่ยว
:
750(X) x 580(Y) พร้อม Flipper Standard
:
480(X) x 460(Y) พร้อมครีบพลิก (อุปกรณ์เสริม)
:
510(X) x 460(Y)
พื้นที่การทำเครื่องหมายสายพานลำเลียงเดี่ยว (มม.)
ด้านบน: 530(X) x 580(Y)
ด้านบน: 500(X) x 580(Y)
ด้านบน: 530(X) x 580(Y)
ด้านล่าง: 510(X) x 580(Y)
ด้านล่าง: 480(X) x 580(Y)
ด้านล่าง: 510(X) x 580(Y)
พร้อมครีบ: 480(X) x 450(Y)
พื้นที่การทำเครื่องหมายสายพานลำเลียงคู่ (มม.)
ด้านบน: 480(X) x 260(Y)
ด้านบน: 420(X) x 260(Y)
ด้านบน: 450(X) x 260(Y)
ด้านล่าง: 400(X) x 260(Y)
ด้านล่าง: 350(X) x 260(Y)
ด้านล่าง: 380(X) x 260(Y)
สายพานลำเลียงคู่
ตัวเลือก
การปรับแกน Z อัตโนมัติ
ตัวเลือก
พลิกบอร์ดแบบบูรณาการ
ตัวเลือกเสริม (ไม่สามารถใช้งานร่วมกับตัวเลือกแบบสองหัวได้)
กล้องมุมมองกว้าง
ตัวเลือก
การจดจำสติปัญญา
ตัวเลือก
เครื่องดักฝุ่นประสิทธิภาพสูง
ตัวเลือก
แหล่งกำเนิดแสงเลเซอร์คู่ (หัวคู่ ระบุด้วยตัว DH ในหมายเลขรุ่น)
อุปกรณ์เสริม (ไม่สามารถใช้งานร่วมกับตัวพลิกบอร์ดในตัวได้)
ประเภทการระบายความร้อน
การระบายความร้อนด้วยอากาศ
ระบบระบายความร้อนด้วยอากาศ / ระบบระบายความร้อนด้วยน้ำ
การระบายความร้อนด้วยอากาศ
แหล่งจ่ายไฟ
220V / เฟสเดียว / 50Hz / 8A
แรงดันอากาศ (บาร์)
6
น้ำหนัก (กก.)
ประมาณ 1000
ขนาด (มม.)
1100(กว้าง)×1,675(ลึก)×1,535(สูง)
สายพานลำเลียงแบบขั้นเดียว

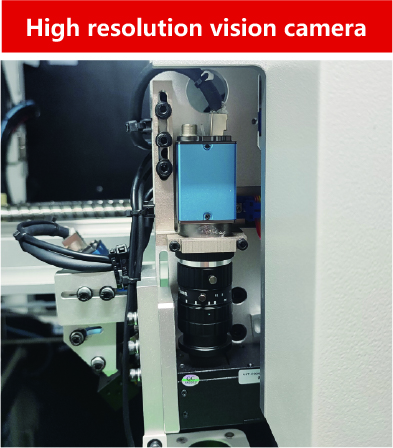

กล้องความละเอียดสูง
คอมโพสิชั่น 2 หัวเลเซอร์

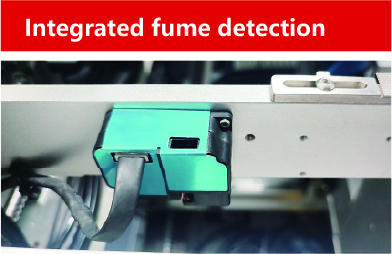

ระบบตรวจจับควันแบบบูรณาการ
ระบบดักจับฝุ่น

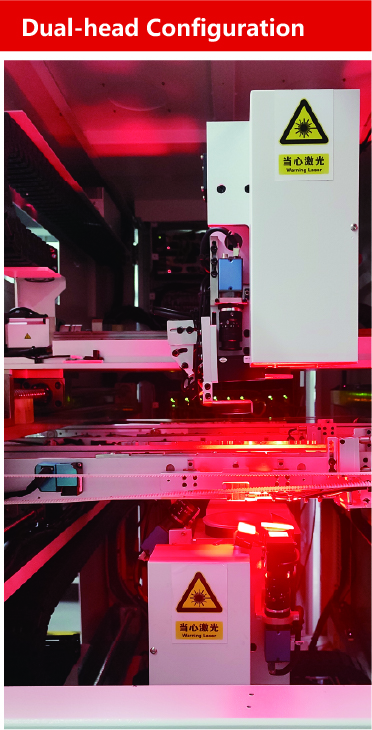

การกำหนดค่าแบบหัวคู่
รองรับเครือข่าย IPv6
