เครื่องเชื่อมต่อ SMT อัตโนมัติ L-4
กระบวนการผลิต SMT ทั้งหมดมีการพัฒนาขึ้นเรื่อยๆ ตลอดหลายปีที่ผ่านมา ยกเว้นกระบวนการต่อชิ้นส่วนในม้วน การแก้ปัญหาเรื่องประสิทธิภาพ การต่อชิ้นส่วนที่มีคุณภาพสูงขึ้น และการต่อชิ้นส่วนที่ผิดพลาดเป็นศูนย์ ยังไม่ได้รับการแก้ไขอย่างเต็มที่และมักถูกมองข้ามไป
เครื่องต่อชิ้นส่วนอัจฉริยะ L-4 จาก YoungPool Technology ที่ได้รับการยกย่องอย่างสูง สามารถตอบสนองทุกความต้องการได้อย่างสมบูรณ์แบบ! ไม่เพียงแต่ตอบสนองฟังก์ชันการทำงานร่วมกับระบบ MES ของลูกค้าเท่านั้น แต่ยังใช้งานง่าย มีความแม่นยำสูง เสถียรภาพดี และเชื่อถือได้ L4 มีรอบการต่อชิ้นส่วนที่สั้นมาก การตรวจสอบ LCR ที่ยอดเยี่ยม และ FPY ที่สูงมาก ซึ่งทำงานร่วมกับเครื่องป้อนชิ้นส่วนของเครื่องวางชิ้นส่วนทุกยี่ห้อได้อย่างราบรื่น ทำให้ L-4 เป็นเครื่องมืออัจฉริยะที่จำเป็นอย่างยิ่งสำหรับอุตสาหกรรมการผลิตชิ้นส่วนอิเล็กทรอนิกส์ SMT ในปัจจุบัน
● รองรับเทปส่วนประกอบที่มีความกว้าง 8 มม.
● รองรับความหนาของเทปสำหรับชิ้นส่วนตั้งแต่ 0.25-1.25 มม.
● รองรับช่องเหงือกที่ลึกถึง 2.5 มม.
● อัตราผลตอบแทนต่อหุ้น (FPY) ที่ยอดเยี่ยมสูงถึง 98%
● มาพร้อมระบบตรวจจับภาพอัจฉริยะเป็นมาตรฐาน
● การตรวจสอบ LCR สำหรับตัวเก็บประจุและตัวต้านทาน (ไม่บังคับ)
● การออกแบบแกน X/Y/Z อิสระสำหรับการตรวจสอบ LCR
● หัววัด LCR แบบปรับอัตโนมัติสำหรับชิ้นส่วนขนาดตั้งแต่ 0.01005 นิ้วขึ้นไป
● ระบบตรวจจับช่องว่างอัตโนมัติพร้อมสถานีตัดล่วงหน้าและการตรวจสอบระยะห่างของชิ้นส่วน
● ใช้งานต่อเนื่องได้นานถึง 12-16 ชั่วโมงเมื่อชาร์จเต็มแล้ว
● การผสานรวม MES พร้อมการเชื่อมต่อผ่าน Wi-Fi หรือพอร์ตเครือข่ายโดยตรง
ข้อมูลจำเพาะทางเทคนิค
|
การต่อเทป ระบบ |
ความแม่นยำในการวัดซ้ำแกน X ( มม. ) |
±0.01 |
|
ความแม่นยำในการวัดซ้ำของแกน Y ( มม. ) |
±0.02 |
|
|
ความแม่นยำในการวางตำแหน่งของเทป ( มม. ) |
±0.2 |
|
|
ข้อมูลของ เทปส่วนประกอบ |
ความกว้างของเทปส่วนประกอบ ( มม. ) |
8 |
|
ระยะห่างของส่วนประกอบ ( มม. ) |
2/4 |
|
|
ความกว้างสูงสุดของช่องใส่ชิ้นส่วน ( มม. ) |
4.1 |
|
|
ความหนาของเทปส่วนประกอบ ( มม. ) |
กระดาษ 0.25~1.25 มม. เทปนูน 0.25~2.5 มม.
|
|
|
ระบบลำเลียง |
ความสูงของสายพานลำเลียง ( มม. ) |
930±15 |
|
อุปกรณ์กรอถอยหลัง |
แขนกรอถอยหลัง |
แขนกรอภาพมาตรฐาน 1 แขน หรือเลือกแบบ 2 แขนได้ |
|
ขนาดม้วน ( มม. ) |
เส้นผ่านศูนย์กลางสูงสุด 380 ， Ø500 (ตัวเลือกเสริม) |
|
|
โหลดสูงสุด ( กก. ) |
สูงสุด 20 |
|
|
โหมดถอดรหัส |
กล้องบาร์โค้ดติดตั้งบนแขนหมุน
|
ไม่จำเป็น |
|
|
|
|
|
อัตราการเชื่อมต่อ |
เวลาต่อรอบ (วินาที) |
≤7วินาที ( ไม่รวมเวลาทดสอบ LCR และเวลาป้อนด้วยตนเอง ) |
|
ความสามารถในการเชื่อมต่อ |
การต่อเชื่อม FPY |
98% |
|
ช่องว่างการเชื่อมต่อ ( มม. ) |
0.1±25% |
|
|
ความยาวเทปส่วนประกอบขั้นต่ำ ( มม. ) |
140 |
|
|
การควบคุมซอฟต์แวร์ |
การระบุระยะห่างของส่วนประกอบอัตโนมัติ |
มาตรฐาน |
|
การเปรียบเทียบขนาดของชิ้นส่วน |
มาตรฐาน |
|
|
ตัวช่วยนำเข้า BOM |
มาตรฐาน |
|
|
โอซีอาร์ |
ไม่จำเป็น |
|
|
แอลซีอาร์ |
ความแม่นยำในการวัด |
±0.05% |
|
ช่วงการวัด |
แอล : 0μH-1000H ， ซี : 0pF-20mF ， อาร์ : 0Ω-20MΩ |
|
|
วิธีการวัด |
ค่าการวัดแบบสองด้าน |
|
|
อัตราการสอบผ่าน |
95% ( 01005 ส่วนประกอบ ) |
|
|
ไฟฟ้า |
โหมดแหล่งจ่ายไฟ |
แบตเตอรี่ลิเธียม 24V DC 50Ah |
|
ระยะเวลาการใช้งานแบตเตอรี่ (เมื่อชาร์จเต็ม) ( ชม. ) |
12-16 |
|
|
พลัง ( ว ) |
สูงสุด 120 |
|
|
สิ่งอำนวยความสะดวก ความต้องการ |
น้ำหนัก ( กก. ) |
87 |
|
มิติอ้างอิง ( มม. ) |
540(กว้าง) × 517(ยาว) × 1455(สูง) |
|
|
การกำหนดค่าอื่นๆ เป็นตัวเลือกเสริม |
การปรับแต่ง MES, เครื่องพิมพ์บาร์โค้ด, ฟังก์ชันหยุดม้วนชิ้นส่วน, ฟังก์ชันเซ็นเซอร์ความเร็วรอบ, ฟังก์ชันป้องกันความผิดพลาดสำหรับแขนม้วนกลับ, ฟังก์ชันวัดความสูงด้วยเลเซอร์, อุปกรณ์ส่งคืนอัตโนมัติ, แหล่งจ่ายไฟโดยตรง, การชาร์จไร้สาย, แท่นเคลื่อนที่, แท่นเคลื่อนที่สำหรับงานหนัก |
|
ภาพประกอบระบบการต่อเชื่อมอัตโนมัติ

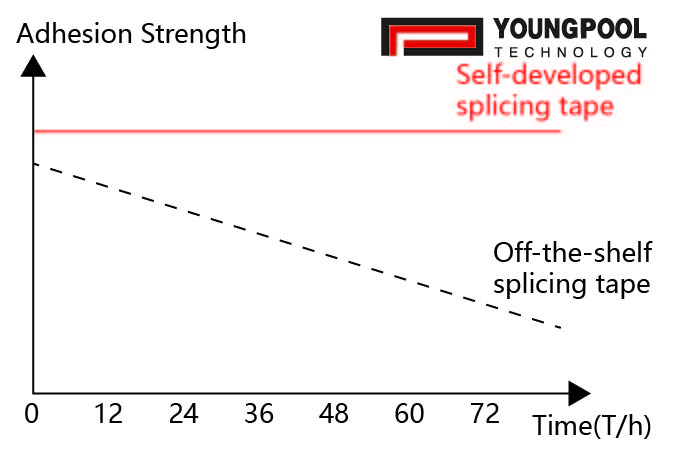

[คุณลักษณะของเทป]

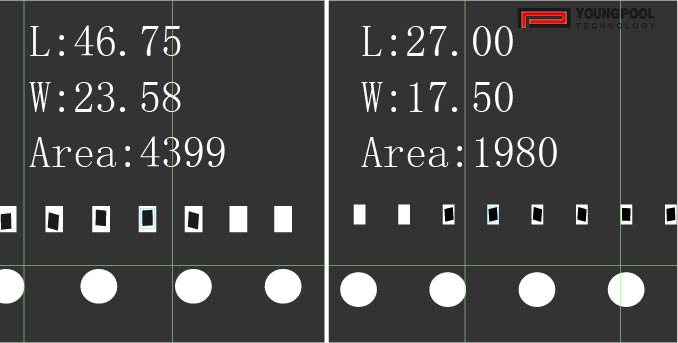

[การจดจำขนาดชิ้นส่วน]

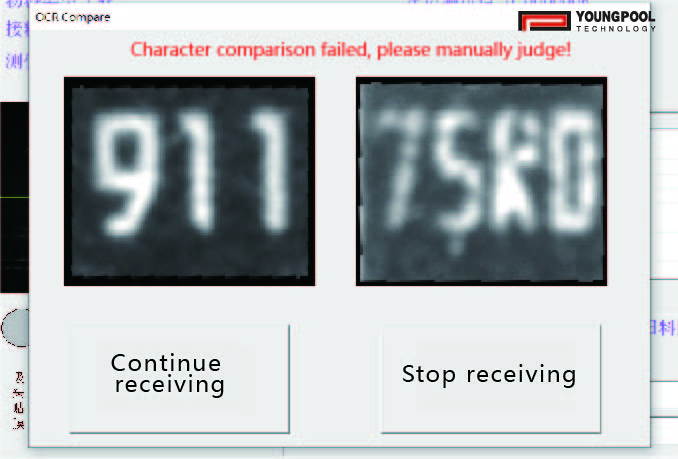

[OCR]

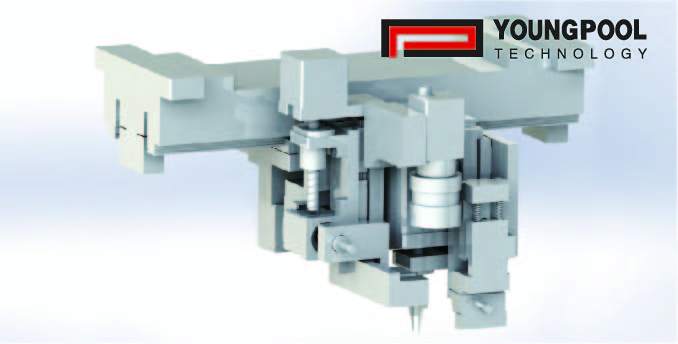

[การออกแบบการเคลื่อนไหวอิสระ: ระบบวิชั่น]
อุปกรณ์วัดค่า LCR, อุปกรณ์ต่อเทป]
[การกรอถอยหลังแบบคู่] อาวุธ ]

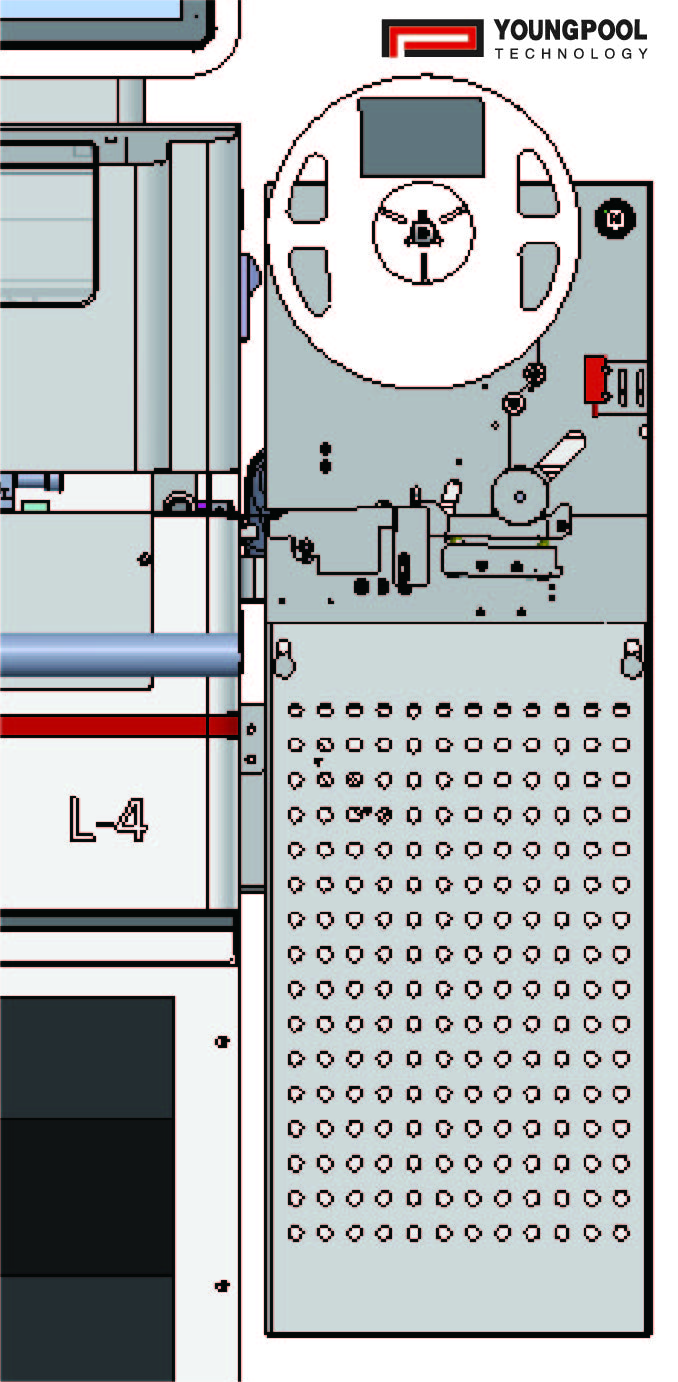

[อุปกรณ์กลับม้วนฟิล์มอัตโนมัติ]

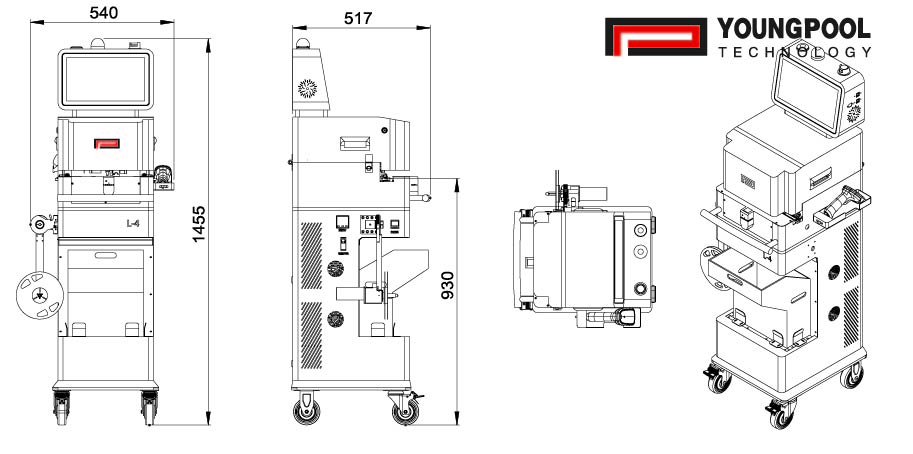

ขนาดของเครื่องต่อสายไฟ
● เผยแพร่ใน กุมภาพันธ์ 202 4 สงวนลิขสิทธิ์ทุกประการ
● ข้อมูลจำเพาะทั้งหมดอาจมีการเปลี่ยนแปลงได้เนื่องจากการพัฒนาหรือความก้าวหน้าทางเทคนิค หากมีข้อสงสัยเกี่ยวกับผลิตภัณฑ์ของเรา โปรดติดต่อ Youngpool Technology ( ชิคซ์ (@youngpool.com) หรือตัวแทนในพื้นที่ของเรา
